BJL-DFZN系列

移动式燃油加油机智能检定装置

皮卡检测车

一、产品简介

燃油加油机智全自动检定装置严格遵循 JJG443-2023《燃油加油机（试行）》检定规程设计制造，集成二等标准金属量器、高精度液位温度一体式传感器、检定系统与智能数据处理终端。设备可自动完成加油机示值误差、重复性等项目检测，实时采集介质温度、液位、流量数据，自动计算检定结果，生成、存储原始检定记录，减少人工读数带来的人为误差。整机具备防爆性能，适配加油站易燃易爆作业环境，操作便捷高效，适用于计量技术机构、市场监管部门开展燃油加油机检定、监督抽查工作，检测数据可溯源，保障加油机计量检测工作规范化开展。

二、产品配置类型

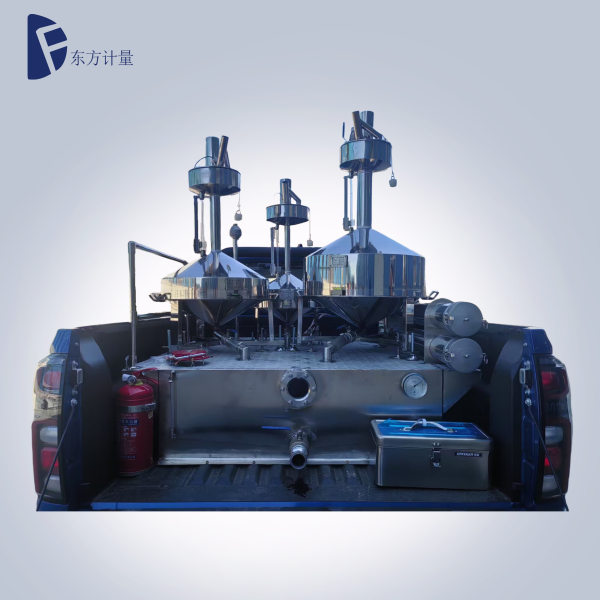

皮卡类型车，直接将标准金属量器（20L、50L、100L）、储油箱固定在车厢上，驾驶室为电脑操作空间；

整套检定系统的安装符合燃油加油机检定规程及车辆使用（包括改装）的要求，通过车辆制造厂改装的车型是一种公告检测车，符合申报财政采购要求。

三、产品执行的标准和规范

中华人民共和国国家计量检定规程JJG259-2026《标准金属量器》

中华人民共和国国家计量检定规程JJG443-2023《燃油加油机（试行）》

四、产品主要参数及性能

（1）标准金属量器参数

  1、最大允许误差±2.5×10 -4（负4次方）；

  2、二等标准金属量器的分度容积不得大于其标称容量的 5×10 -5（负5次方）；

  3、二等标准金属量器的主体材料应用 06Cr19Ni10不锈钢板制造；
  4、金属量器的外壁应光滑平整，以肉眼观测，不得有凹凸现象；内壁应抛光处理；
  5、用于检测油品的金属量器，要在进液口内装有倒液管；
  6、金属量器上锥体的夹角和下锥体的夹角都应≤120°；
  7、符合车载金属量器的附加要求，可以将罐体与车厢设计成一体结构；
  8、具有油气回收功能 ，符合环保要求，避免检定人员油气中毒；
  9、整套装置具有防爆合格证。

（2）液位与温度传感器参数

  1、自动读数装置：准确度:0.1%

  2、标尺分辨率:0.02mm

  3、液面数值：±0.3㎜

  4、液面分辩率：0.1mm

  5、通   讯：Modbus协议

  6、测温准确度:0.2级

  7、环境温度:-25℃~55℃

  8、适用介质:汽油、柴油、煤油、水

  9、电  源: +12VDC ~+24VDC（车载电源）

（3）有线数据通讯模块
  1、点到点/四线全双工；
  2、每路600W雷击、浪涌保护，±15kv静电保护；
  3、485端1000米传输距离，USB口不超过5米；
  4、使用环境温度-25℃~55℃，相对湿度5%到95%。

（4）储油箱

  1、材质:3mm不锈钢板；
  2、介质:汽油、柴油、尿素等；
  3、尺寸根据车型定制；
  4、总容量大于360L；

  5、操作平台表面可铺设花纹防滑钢板，提升站立操作的安全性；

  6、采用防静电设计，罐体配置专用接地端子，通过接地线与接地装置可靠连接有效防止静电积聚。
（5）软件参数
  数据库：Mysql5.7
  执行规程：JJG443-2023《燃油加油机（试行）》检定规程
燃油加油机检定系统（PC端）
  1、加油站管理模块，提供加油站、加油机、油枪等基本数据采集，包含加油站信息（名称、地址、联系方式等），加油机信息（生产厂家、规格型号、出场编号、出厂日期等），加油枪信息（油料类型、最大流量、铅封号等）
  2、自动检定模块，通过检定任务自动生成检定界面，可进行铭牌标记和结构型式检定、自锁功能检定、示值误差、重复性检定和付费金额误差检定；支持多把油枪同时检定。
  3、示值误差和重复性检定过程中，可实时监控传感器通讯状态、加油时间、液位和温度等数据的变化。检定结束自动进行计算，得到实际体积、流量、单次误差、示值误差、重复性、周期稳定度等原始记录数据，对于后续检定，可根据计算数据判断测量点需检定次数和是否允许调整。
  4、油枪检定流程完成后，根据原始检定记录及检定规程自动判断油枪是否合格，并生成对应的检定证书和检定通知书。
  5、证书模块，检定证书完美匹配现实中使用的证书和原始记录模板，也可自由定制模板。
  6、检定证书和原始检定记录支持在系统内预览，也支持两者批量导出。
  7、驾驶舱界面，显示油枪、证书统计，油枪、标准量器证书到期提醒等。

  8、数据采集支持串口通讯、网络通讯两种方式。
注：也可与计量管理平台实现数据对接。
（6）检测车参数

  1.车辆尺寸(长宽高mm)5365*1880*1840

  2.货厢尺寸(长宽高mm)1550*1500*470

  3.轴距(mm)3140

  4.最大扭矩(N·m):360

  5.发动机:GW4C20C

  6.排量:2.0T

  7.排放标准:国六

  8.最大功率(kw):140
