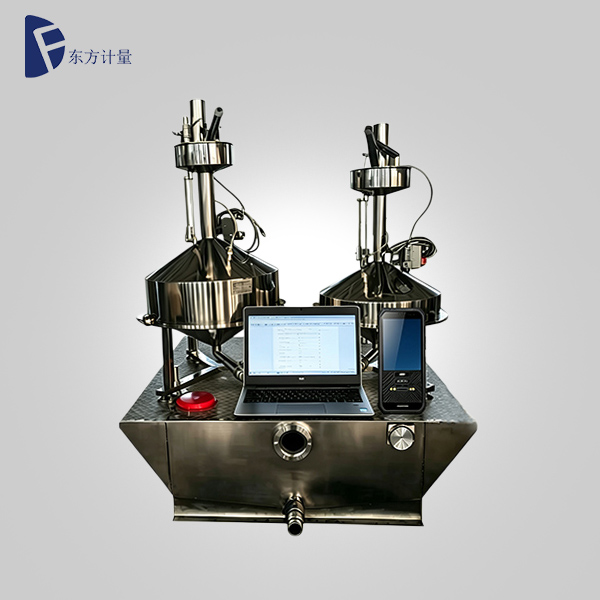

BJL-DFZN系列
燃油加油机智能检定装置
（笔记本电脑+平板电脑/手机App版）
配套设备参数

标准金属量器

名    称：标准金属量器

规格型号：BJL-20L、50L、100L

数    量：1套（3台）

材    质：06Cr19Ni10不锈钢

1、 执行中华人民共和国计量检定规程JJG259-2026《标准金属量器》最新检定规程，具有法定计量检定部门出具的检定证书（或校准证书）；

2、 二等金属量器的分度容积不大于其标称容量的 5×10^-5；

3、 金属量器的外壁应光滑平整以肉眼观测没有凹凸现象，内壁抛光处理，以保证金属量器的液体残留量最小；

4、 金属量器支脚的下部安装金属材料制造的可调整螺栓，且直接与地面相联以供调整水平及导静电之用；

5、 用于检测油品的金属量器，为防止产生泡沫，要在进液口内装有倒液管，倒液管的上端应略低于金属量器的溢流罩，下端位于圆筒体部分的下部；

6、 为保证金属量器注液时不存气泡，排液时器壁的液体残留量最小，上锥体的夹角和下锥体的夹角都≤120°；

7、 为确保金属量器处于水平状态，在金属量器的主体两个相互垂直的水平方向上，分别安装可调的0.05mm/m管状水准器；

8、 金属量器在制造时采用人工时效方法消除应力，以防止在使用过程中由于应力变化而使其容易发生变形；

9、 金属量器的排气能力，不超过0.2个分度容积。金属量器在滴流状态下等待2min,没有间歇连续流及涌动排出；

10、 保证金属量器的机械性能，金属量器的最大工作压力大于50kPa；

11、 符合车载金属量器的附加要求，可以将罐体与车厢设计成一体结构；

12、 具有油气回收功能 ，符合环保要求，避免检定人员油气中毒；

13、 整套装置具有防爆合格证。

液位、温度传感器参数

名    称：液位、温度传感器

规格型号：CZ

数    量：1套

1、 液位测量范围∶0.1mm～700mm；

2、 通讯标准∶RS485；波特率∶9600BPS；传输距离1.2km；

3、 液面、界面计量准确度∶±0.2mm，重复性∶0.3mm，分辨率∶0.01mm；可依据游标读数尺的数据对液位仪数据进行修正，使其与检定状态一致。↔

4、 温度测量范围∶（-25~55）℃，分辨率∶0.01℃；采集数据温度稳定时间:2s，加油过程中温度准确度土0.1℃，具有防爆功能。

5、 工作压力∶（-0.15～2.5）MPa，特殊定制高压设计到5MPa；

6、 工作介质密度∶（0.4~2.5）g/cm³；

7、 标准测杆材料∶316L φ8×2，并有防腐、耐高温设计。

有线数据通讯模块

1、 点到点/四线全双工；

2、 每路600W雷击、浪涌保护，±15kv静电保护；

3、 485端1000米传输距离，USB口不超过5米；

4、 使用环境温度-40℃~85℃，相对湿度5%到95%。

蓝牙数据通讯模块

1、 采用目前被广泛应用的低功耗蓝牙（BLE）技术，实现与所连接串口设备的串口通讯；

2、 丰富的工作指示灯，包括串口活动指示灯、蓝牙状态指示灯、电源/充电指示灯；

3、 内部电池供电。

储油箱

1、材质：3mm不锈钢板；

2、介质：汽油、柴油、尿素等；

3、尺寸根据车型定制；

4、总容量大于360L；

5、操作平台表面可铺设花纹防滑钢板，提升站立操作的安全性；

6、采用防静电设计，罐体配置专用接地端子，通过接地线与接地装置可靠连接有效防止静电积聚。

软件参数

数据库：Mysql5.7

执行规程：JJG443-2023《燃油加油机（试行）》检定规程
①燃油加油机检定系统（PC版）
1、系统架构与驾驶舱可视化
2、基础数据采集与管理
3、设备与传感器精细化配置
4、检定任务与流程自动化
5、证书管理与数据对接
6、通讯与数据采集兼容性

②燃油加油机检定管理云平台

1、 驾驶舱界面，显示油枪、证书统计，油枪、标准量器证书到期提醒等。

2、 加油站管理模块，提供加油站、加油机、油枪等基本数据采集，包含加油站信息（名称、地址、联系方式等），加油机信息（生产厂家、规格型号、出场编号、出厂日期等），加油枪信息（油料类型、最大流量、铅封号等）

3、 设备管理模块，提供量器信息的存档（检定证书，证书有效期，标准液位高度，分度容积等），传感器配置信息的数据存档（串口或WIFI的地址信息，液位高度的校准数据，温度的校准数据等）

4、 单位管理模块，提供检定单位信息维护；提供检定人员信息维护，包括数字签名图片的上传；提供数据对接服务接口信息维护。

5、 检定任务模块，提供检定任务新建、检定详情查看功能，方便燃油加油机检定app在现场拉取检定任务，并实时查看现场上传的检定数据。

6、 对于有数据对接需求的用户，可以通过数据对接服务接口拉取委托单并自动生成检定任务。

7、 证书管理模块，提供检定证书/检定通知书管理和下载，提供证书到期提醒功能。系统自动生成检定证书、通知书和原始记录，系统默认适配检定规程的三种模板，用户也可自己按照当下使用的纸质文件的格式自由定制模板，系统对检定证书/检定通知书和原始记录提供Excel格式下载。
8、 对于有数据对接需求的用户，可以通过数据对接服务接口上传检定证书、原始检定记录数据或生成的检定证书、原始检定记录文件。
③燃油加油机检定app（安卓版）（与平板版二选一）
1、 传感器管理模块，提供蓝牙配对和标准量器液位高度标定功能。

2、 任务列表模块，从燃油加油机检定管理云平台拉取检定任务。

3、 加油机检定模块，由检定任务自动生成检定界面，可进行铭牌标记和结构型式检定、自锁功能检定、示值误差、重复性检定和付费金额误差检定。

4、 示值误差和重复性检定过程中，可实时监控传感器通讯状态、加油时间、液位和温度等数据的变化。检定结束自动进行计算，得到实际体积、流量、单次误差、示值误差、重复性、周期稳定度等原始记录数据，对于后续检定，可根据计算数据判断测量点需检定次数和是否允许调整。
5、油枪检定流程完成后，将原始检定记录上传到燃油加油机检定管理云平台，由云平台自动生成原始检定记录和检定证书/检定通知书。

④燃油加油机检定系统（平板电脑版）（与手机版二选一）

1、系统架构与驾驶舱可视化
2、基础数据采集与管理
3、设备与传感器精细化配置
4、检定任务与流程自动化
5、证书管理与数据对接
6、通讯与数据采集兼容性：通讯与数据采集兼容性数据采集模块须同时支持串口通讯或WIFI通讯两种方式，确保能够在单通道故障时可以切换另外一种通讯线形式连接传感器设备，保障数据采集的稳定性。

配件：温湿度计、专用工具箱、量器与储存罐专用卸油管、快速接头等。

交货周期

交货周期为合同签订后20个有效工作日。
